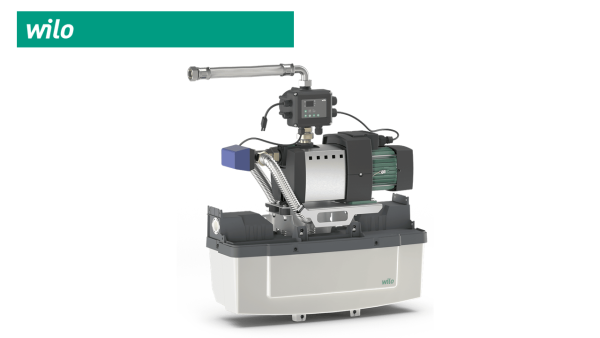

Die Wilo-RAIN1 ist eine Regenwasser-Nutzungsanlage zur Einsparung von Trinkwasser, für die Wasserversorgung von z. B. Toiletten-Spülkästen oder Gartenbewässerung. Durch ihre kompakte und standardisierte Bauform gemäß EN 1717 und DIN 1989 sowie ihre zahlreichen Hydraulikanschluss-Optionen wird jede Neu-Installation bzw. jeder Austausch einfacher und schneller. Ferner führt die intuitive Schnittstelle der Regeleinheit in Kombination mit zahlreichen smarten Funktionen wie Selbstschutzroutinen zu Bedienkomfort und einer hohen Zuverlässigkeit.
Besonderheiten / Produktvorteile
- Trinkwasser-Einsparung
- Einfache Installation dank steckerfertigem System und kompakter Bauform mit verschiedenen Hydraulikanschluss-Optionen
- Komfortable Bedienung und einfache Einstellungsfunktionen dank einer intuitiven Schnittstelle und einer Vielzahl von Funktionen
- Hohes Niveau an Zuverlässigkeit dank integrierter Selbstschutzroutinen
- Hygienesicherheit dank Rückflussverhinderer und eines Vorbehälters gemäß DIN 1989 und EN 1717
- Einfache Wartung mit direktem Zugang zu den Anlagenbauteilen
Ausstattung / Funktionen
Anschlussfertiges Modul in Kompaktbauweise, bestehend aus:
- HiMulti 3 P selbstansaugende Kreiselpumpe, auf einem Grundrahmen mit Schwingungsdämpfern montiert
- 11 l Vorbehälter für die Frischwassernachspeisung mit Schwimmerventil
- 3-Wege-Ventil
- druckseitiger Anschluss, Schlauch Rp 1"
- saugseitiger Anschluss, Schlauch Rp 1"
- Anschluss für städtisches Wasserversorgungsnetz R ¾"
- 1,5 m Netzanschlusskabel und Stecker
- Schwimmerschalter mit 20 m Kabel für Regenwasser-Niveauüberwachung im Speicherbehälter
- Potenzialfreier Kontakt verfügbar für optionalen externen Alarm oder Störmeldung
- Elektronisches Steuergerät mit integrierter Nullmengen-Erkennung und analogem, druckseitigem Drucksensor
Bedienung / Display
- Bedienoberfläche mit Druckknöpfen, 7-Segmentdisplay und LEDs
- Permanentanzeige für den Füllstand in der Zisterne, druckseitigen Anlagendruck, Betriebsstatus der Steuerungsschnittstelle
Steuerung
Vollautomatische Regelung von:
- HiMulti 3 P selbstansaugende Kreiselpumpe
- Einstellbarer Auslösedruck
- Betriebsmodi der Anlage (manuell oder automatisch)
- 3-Wege-Ventil-Umschaltung zwischen Betrieb für Regenwasser und städtischem Wasserversorgungsnetz
- Füllstandsüberwachung der Zisterne
- Pumpen-Trockenlaufschutz
- Selbstansaug-Unterstützung
- Automatische Wassererneuerung Vorbehälter
- Betriebs- und Störmeldungen
- Optional externer Alarm oder Störmeldung
- Optionale Tauchmotorpumpe (Zisternenpumpe)
Überwachung
- Regenwasser-Füllstand im Speicherbehälter dank Volumenstromschalter
- Aktueller Versorgungsdruck
- Pumpen-Trockenlaufschutz
- Kontinuitätsüberwachung der Sensorkabel
- Schutz der Pumpen-Netzspannungsversorgung über Leitungsschutzschalter
| Hydraulische Daten |
| Maximaler Betriebsdruck PN
|
8 bar |
| Druckanschluss |
G 1 |
| Nachspeiseanlage |
- |
| Fördermenge max. Qmax
|
5,3 m³/h |
| Optimal-Förderstrom Qopt
|
3,0 m³/h |
| Förderhöhe max. Hmax
|
49,1 m |
| Optimal-Förderhöhe Hopt
|
29,78 m |
| Min. Medientemperatur Tmin
|
3 °C |
| Max. Medientemperatur Tmax
|
30 °C |
| Min. Umgebungstemperatur Tmin
|
5 °C |
| Max. Umgebungstemperatur Tmax
|
40 °C |
| Werkstoffe |
| Pumpengehäuse |
PA6T/6I-GF40 |
| Welle |
Edelstahl |
| Laufrad |
PPE/PS-GF30 |
| Betriebsdaten |
| Förderhöhe max. H
|
8 m |
| Min. Medientemperatur Tmin
|
3 °C |
| Max. Medientemperatur Tmax
|
30 °C |
| Maximaler Betriebsdruck p
|
8,0 bar |
| Max. Umgebungstemperatur Tmax
|
40 °C |
| Motordaten |
| Netzanschluss |
1~230 V, 50 Hz |
| Nenndrehzahl n
|
2900 1/min |
| Nennstrom IN
|
3,2 A |
| Wellenleistung P2(Q=max.) d. gew. Laufrades * Pumpenanzahl |
500 W |
| Schutzart Motor |
X4 |
| Isolationsklasse |
F |
| Einbaumaße |
| Überflussanschluss |
Ø19-PN0 |
| Saugseitiger Rohranschluss DNs
|
G 1 |
| Druckseitiger Rohranschluss DNd
|
G 1 |
Schnittstellen
- Relais für optionale Tauchmotorpumpe
- Potenzialfreier Kontakt für externen Alarm oder Störmeldung an GLT verfügbar
Optionales Zubehör
- Zisternenpumpe, Zur Überwindung von Druckverlusten aufgrund eines zu hohen Ansaugabstandes (je nach Installation) kann eine Tauchmotorpumpe in den Regenwasserspeicher eingesetzt werden.
- Externer Alarm
