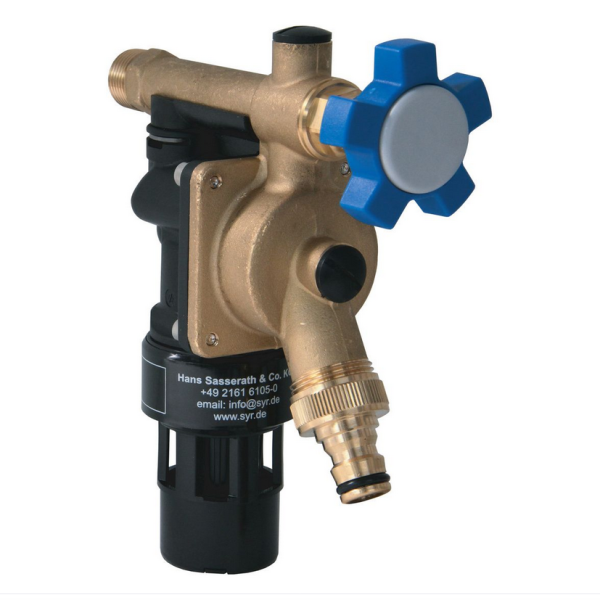

SYR Systemtrenner STBA 400 mit Zapfventil und Absperrung 6625.15.004

Artikelnummer: 6625.15.004
GTIN: 4017905198592
HAN: 6625.15.004
Kategorie: Systemtrenner Trinkwasser
Hersteller:

Systemtrenner BA

Sicherungsarmatur nach DIN EN 1717, Gruppe B

Anwendungsmöglichkeiten:

Chemische Reinigungsapparate

Beregnungsanlagen

Hochdruckreiniger

Bau- und Landwirtschaft

Trinkwasserversorgung nicht ortsfester Anlagen

Nichttrinkwasser- und Löschwasserversorgung

149,95 €

inkl. 19% USt. , zzgl.

Versandbereit ca. 1-3 Werktage
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
PDF (1)

SYR Systemtrenner STBA 400 AB nach DIN EN 1717 mit Zapfventil und Absperrung - 6625.15.004

Der SYR Systemtrenner BA STBA 400 ist eine kompakte Sicherungsarmatur nach DIN EN 1717, Gruppe B, mit kontrollierter Trennung (Dreikammersystem). Sie entspricht der dort
definierten Einbauart BA und kann demnach zur Absicherung bis einschließlich Flüssigkeitskategorie 4 verwendet werden. Seine Aufgabe ist es, ein Rücksaugen oder Rückfließen
von Nichttrinkwasser in das öffentliche Trinkwassernetz zu verhindern. Der Systemtrenner BA STBA 400 ist ein Auslaufventil mit Schlauchanschluss und deckt eine Vielzahl von
Anwendungsmöglichkeiten ab (z.B. chemische Reinigungsapparate, Beregnungsanlagen, Hochdruckreiniger, Bau- und Landwirtschaft, Trinkwasserversorgung nicht ortsfester Anlagen,
Nichttrinkwasser- und Löschwasserversorgung) und bei der Befüllung von Heizungsanlagen.

Das SYR Auslaufventil 400 beinhaltet alle in der DIN EN 1717 festgelegten Bestandteile und ist als 3-Kammer-System mit kontrollierbarer Vordruck-, Mitteldruck- und Hinterdruckzone
ausgeführt. Zusätzlich ist sie mit einem integrierten Schmutzfänger ausgerüstet. Jede Druckzone kann mit Prüfventilen versehen werden (Zubehör 6625.15.902) und ermöglicht so eine
Kontrolle der Sicherungseinrichtungen durch Druckmessung. Der Systemtrenner besteht aus 2 hintereinander geschalteten Rückfluss-verhinderern (RV), die mit einer belüftbaren
Mittelzone ausgestattet sind. Erfolgt keine Wasserentnahme, sind der ein- und ausgangsseitige RV, sowie das Ablassventil geschlossen. Bei Rücksaugung fällt der eingangsseitige Druck
ab. Das Ablassventil öffnet spätestens, wenn der Differenzdruck zwischen Vor- und Mitteldruckkammer auf 0,14 bar abgesunken ist.

Werkstoffe:
Das Gehäuse ist aus einer hochwertigen bleiarmen Messing-Legierung bzw. aus hitzebeständigem Kunststoff gefertigt. Die Innenteile bestehen aus hochwertigen, korrosionsbeständigen
Kunststoffen oder nichtrostendem Stahl. Die mit Wasser in Berührung kommenden Kunststoffteile erfüllen die KTW-Empfehlungen des Bundesgesundheitsamtes. Der an der Armatur
vorhandene Ablauftrichter besteht aus hochwertigem Kunststoff.

Einbau:
Die Armatur muss ständig zugänglich sein und darf nicht in Räume montiert werden, wo Überflutung, Frost oder hohe Temperaturen möglich sind. Die Installation sollte nur in gut belüfteter
Umgebung durchgeführt werden. Die angeschlossene Entwässerungseinrichtung muss die austretende Entleerungsmenge aufnehmen können. Der Systemtrenner BA ist senkrecht mit dem
Entleerungsventil (Trichteranschluss) nach unten zu installieren. Die Druckmessstellen müssen die mühelose Überprüfung der Armatur möglich machen. Um eine einwandfreie Funktion zu
gewährleisten, empfiehlt sich das Vorschalten eines Trinkwasserfilters.

Technische Daten:

Betriebsdruck max. 10 bar
Betriebstemperatur max. 30°C (Eingang), max 65°C (Ausgang)
Umgebungstemperatur 5°C - 40°C
Einbaulage senkrecht, mit Ablauftrichter nach unten
MediumTrinkwasser
Durchflussleistung 1,27 m³/h bei 1,5 bar
DN 15

Montage:
Die Rohrleitung ist vor der Montage sorgfältig durchzuspülen. Der Systemtrenner BA wird unter Berücksichtigung der Fließrichtung senkrecht und spannungsfrei installiert.

Wartung:
Für den Systemtrenner BA besteht nach DIN EN 806, Teil 5 die Pflicht zur regelmäßigen Wartung. Wartungsvereinbarungen zwischen Betreiber und Installateur sind demnach sinnvoll.
Die Überprüfung der ordnungsgemäßen Funktion erfolgt nach dem ersten Betriebsjahr und weiter periodisch je nach Betriebsbedingungen, spätestens aber nach 1 Jahr. Die in jeder
Druckzone vorhandenen Kugelhähne ermöglichen mit entsprechenden Messgeräten eine Funktionsüberprüfung der Armatur. Die Ausführung des Systemtrenners BA mit einer
Patronentechnik gestaltet die Wartung problemlos und einfach.

Angaben zur Produktsicherheit

Herstellerinformationen:

Hans Sasserath GmbH & Co. KG
Mühlenstrasse 62
Nordrhein-Westfalen
Korschenbroich, Deutschland, 41352
https://www.syr.de
